Laser-styrda AGV (Automated Guided Vehicles), som nyckelutrustning inom intelligent tillverkning och smart logistik, förlitar sig mycket på vetenskaplig och standardiserad design för att uppnå hög precision och hög flexibilitet. Baserat på AGV-konstruktionsstandarder och teknisk praxis för lasernavigering ger den här artikeln en-djupgående analys av viktiga designöverväganden och implementeringsdetaljer från kärntekniska dimensioner som positioneringsnoggrannhet, mekanisk struktur och elektrisk konfiguration, och erbjuder en professionell referens för industriingenjörer.
I. Laserpositioneringsnoggrannhet: Prestandariktmärken under idealiska förhållanden och krav för scenarier med hög-precision
Positioneringsnoggrannheten för en lasernavigerings-AGV är en central prestandaindikator. Det är nära relaterat till laserns synfält (FOV) och påverkas också av testförhållanden, fordonsstruktur och driftsmiljö.
1.1 Grundläggande noggrannhetsparametrar (idealiska förhållanden)
Med hjälp av en palllyftande AGV som testfordon genomfördes tio upprepade körningar längs samma rutt under idealiska förhållanden (ingen ocklusion, platt golv, ingen elektromagnetisk störning). Följande referensvärden erhölls för olika laser FOV-konfigurationer:
| Laser FOV ( grad ) | Positionsnoggrannhet (mm) | Vinkelnoggrannhet ( grad ) |
|---|---|---|
| 200 | ±12 | ±0.2 |
| 180–190 | ±14 | ±0.3 |
| 160–170 | ±18 | ±0.3 |
| 150 | ±24 | ±0.3 |
Notera:
Dessa värden är grova noggrannhetsreferenser som erhållits under laboratorieförhållanden och får inte användas direkt som -acceptanskriterier på webbplatsen. I verkliga applikationer måste noggrannheten utvärderas och korrigeras på ett omfattande sätt baserat på miljölayout, hinderfördelning, golvtillstånd och driftshastighet.
1.2 Krav på scenarier med hög-precision
I scenarier med hög-precision som precisionsband och lagersystem med hög-densitet är följande villkor obligatoriska:
Laser FOV lika med eller större än 270 grader, för att utöka scanningstäckningen och minska positionering av blinda zoner;
Obligatorisk genomförande av en genomförbarhetsanalys för lasernavigeringsprojekt, med fokus på hindersfördelning, golvförhållanden och elektromagnetiska störningar för att säkerställa korrekt systemmatchning.
Ur ett tekniskt perspektiv bestäms laserpositioneringsnoggrannheten gemensamt av punktmolndensitet, funktionsmatchningsredundans och positionsuppskattningsnoggrannhet. En större FOV ökar antalet effektiva skanningspunkter och förbättrar funktions-matchningsstabiliteten, vilket minskar positioneringsfel. Relationen kan ungefär uttryckas som:
Ep=k/θ;
där Ep representerar positioneringsfelet, θ är laserns synfält (FOV), och k är omgivningskorrigeringskoefficienten. Under idealiska förhållanden varierar k vanligtvis från 1,2 till 1,5, medan det i komplexa miljöer kan överstiga 2,0.
II. Laserinstallationsposition och område-av-vyoptimering
Laserinstallationspositionen påverkar direkt skanningens täckning och-positioneringsstabilitet på lång sikt och måste utformas i nära samordning med AGV-kroppens struktur.
2.1 Kärninstallationsscheman
| Installationsposition | Designöverväganden | Rekommenderad FOV | Orienteringskrav |
|---|---|---|---|
| Längs fordonets mittlinje | Strukturella urskärningar måste reserveras för att helt frigöra skanningsvinkeln och undvika kroppsocklusion | 270 grader | Knappen vänd utåt, i linje med eller motsatt fordonets kurs |
| Fordon hörn | Dedikerade urtag krävs för att säkerställa en fri skanningsbana och stabil montering | 270 grader | Knappen vänd utåt, i linje med eller motsatt fordonets kurs |
2.2 Nyckelinstallationskrav
Installationshöjd:För AGV:er med låg-profil bör laserhuvudet monteras mer än 20 cm över marken för att undvika hinder från skräp och minska reflekterande störningar.
Möjlighet för horisontell justering:Monteringsstrukturen måste stödja horisontell kalibrering, helst via fjäder-flytande eller justerbara skruvmekanismer, för att säkerställa att skanningsplanet är parallellt med golvet.
Skanning av flygplan:Laserskanningsplanet måste hålla ett minsta avstånd på 15 cm från optiska kommunikationssensorer för att förhindra signalstörningar.
Grundprincip:
Laserinstallation bör prioritera maximering av effektiv skanningstäckning samtidigt som extern störning minimeras, utan att kompromissa med idrifttagningsbekvämlighet och driftsstabilitet.
III. Strukturell design av lasermonteringsfästet
Lasermonteringsfästet måste uppfylla tre väsentliga krav: strukturell styvhet, enkel justering och motståndskraft mot störningar.
3.1 Installationsreferens Val
Fästet måste fästas direkt på chassit snarare än på avtagbara karosspaneler, vilket förhindrar omkalibrering efter underhåll.
Hög-hållfasta bultar i kombination med brickor som motverkar-lossning rekommenderas för att förhindra hållningsavdrift orsakad av långvarig-vibration.
3.2 Horisontaljusteringsmekanism
En justeringsstruktur med tre-punkter rekommenderas, vilket möjliggör enhetlig kalibrering genom fördelade justerskruvar, med en noggrannhet på upp till ±0,1 grader.
Standardiserade horisontella kalibreringsfixturer bör utvecklas, vilket möjliggör att justeringstiden kan reduceras från 1–2 timmar till cirka 15–20 minuter.
Justeringsmekanismen måste ha en själv-låsande design, såsom låsmuttrar, för att förhindra vibrations-inducerad avvikelse.
3.3 Anti-interferensöverväganden
Lasermonteringsfästet bör hålla tillräckligt avstånd från optiska kommunikationssensorer och säkerhetslaserskanner, med ett horisontellt avstånd på minst 15 cm och ett vertikalt avstånd på minst 10 cm, för att undvika signalstörningar.
IV. Effekten av planhets- och kompensationsåtgärder
Golvets planhet är en kritisk miljöfaktor som påverkar laserns positioneringsnoggrannhet och måste hanteras genom kvantitativ analys och strukturell optimering.
4.1 Kvantitativ påverkan av golvojämnheter
När ojämnheter i golvet introducerar en stigningsvinkel kan det resulterande positioneringsfelet uppskattas som:
T.ex.=H × tan( );
där H är installationshöjden för laserhuvudet (i millimeter) och är stigningsvinkeln (i grader).
Till exempel, när H=300 mm och=0.5 grader är t.ex. ungefär 2,6 mm.
När den ökar till 1 grad, ökar t.ex. till cirka 5,2 mm, vilket redan närmar sig feltröskeln för tillämpningar med medel- till låg-precision.
4.2 Simulerad testscenariokonstruktion
Bygg en justerbar-lutningstestplattform med ett intervall på 0 till 3 grader, som täcker typiska industrigolvlutningar;
Registrera positioneringsfel under olika sluttningar och driftshastigheter, såsom 0,5 m/s, 1,0 m/s och 1,5 m/s;
Etablera en felkompensationsmodell baserad på testdata och integrera den i AGV-kontrollsystemet för att algoritmiskt korrigera tonhöjds-inducerade avvikelser.
V. Riktlinjer för reservation av utrymme för mekanisk design
Tillräcklig platsreservation under den mekaniska designfasen påverkar direkt driftsättningseffektiviteten och den långsiktiga underhållsbarheten.
5.1 Industriell PC Space Reservation
Minst 15 cm gånger 15 cm operativt utrymme bör reserveras runt gränssnittsområden för att underlätta felsökning och underhåll;
Installationsplatsen bör undvika direkt exponering för damm och oljeföroreningar, med minst 5 cm fritt utrymme reserverat för värmeavledning.
5.2 Navigation Laser Space Reservation
Området framför lasern, särskilt knappområdet, får inte vara inneslutet. Rörliga lock eller öppna strukturer rekommenderas;
Öppningsbredden får inte vara mindre än den projicerade skanningsbredden som motsvarar laserns FOV, vilket förhindrar strukturellt hinder under kalibreringen.
5.3 Reservation av säkerhetslaserutrymme
Igångsättningskablar för säkerhetslaser bör förföras- i kabelkanaler eller dedikerade kopplingsdosor för att undvika drift i trånga utrymmen.
Kabellängden bör inte vara mindre än 1,5 m, med flexibla, skärmade kablar med högt böjmotstånd.
VI. Val av elektrisk hårdvara och installationsdesign
Design av elektriska system är avgörande för driftsäkerhet och positioneringstillförlitlighet, med säkerhetslaserskannrar som ett primärt fokus.
6.1 Val av kvantitet för säkerhetslaser
| Fordonsstorlek kontra säkerhetslasertäckning | Urvalsprincip |
|---|---|
| Fordonsstorlek mindre än säkerhetslasertäckning | En säkerhetslaser räcker för full täckning utan blinda zoner |
| Fordonsstorlek större än säkerhetslasertäckning | Två eller flera enheter krävs, med överlappande skanningsvinklar på minst 10 grader för att säkerställa 360-graders skydd |

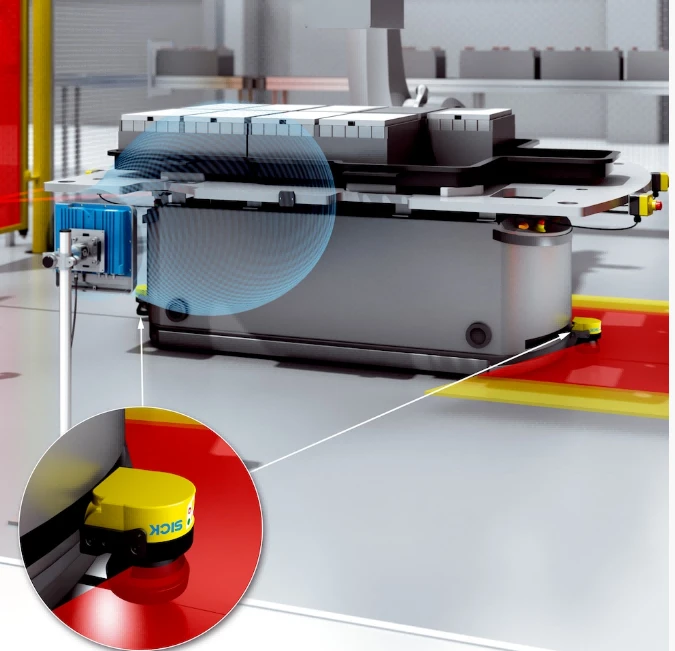

6.2 Krav för installation av säkerhetslaser
Typisk installationshöjd sträcker sig från 20 till 30 cm, balanserande förmåga att upptäcka hinder och förhindra falska-trigger;
När flera enheter är installerade måste alla skanningsplan vara inriktade på samma horisontella nivå, med en avvikelse som inte överstiger ±0,5 grader;
Installationsplatser bör hållas borta från vibrationskällor som motorer och hydraulpumpar. Vibrations-dämpningsdynor rekommenderas vid behov.
6.3 Specifikationer för elektrisk anslutning
Tvinnade-par skärmade kablar ska användas, med skärmen jordad i en enda punkt och jordmotståndet som inte överstiger 4 ohm;
Gränssnittets skyddsklass bör inte vara lägre än IP65 för att förhindra att damm och olja tränger in;
Extra elektriska gränssnitt bör reserveras för att stödja framtida funktionsutbyggnad.
VII. Sammanfattning av grundläggande designprinciper
Utformningen av AGV:er för lasernavigering är en process av koordinerad optimering över mekaniska, elektriska och algoritmiska domäner. De viktigaste principerna inkluderar:
Noggrannhet först:Förbättra positioneringsnoggrannheten genom FOV-optimering, installationsdesign, monteringsstruktur och algoritmisk kompensation;
Enkelt underhåll:Reservera tillräckligt med driftsutrymme för kritiska komponenter och främja standardiserade installations- och idrifttagningsprocedurer;
Säkerhet och tillförlitlighet:Säkerställ fullständigt-områdesskydd genom korrekt säkerhetslaserval och installation, och designa elektriska system med stark anti-interferensförmåga;
Scenario anpassningsförmåga:Genomför grundliga platsundersökningar innan du designar och implementerar skräddarsydd optimering baserat på golvförhållanden, hinderlayout och driftshastighet.
Genom att följa dessa designstandarder och tekniska detaljer kan anpassningsförmågan och driftsstabiliteten hos lasernavigerings-AGV:er-på plats förbättras avsevärt, vilket ger tillförlitliga och effektiva materialhanteringslösningar för intelligent tillverkning och smart logistik.
