1. Kärnprincip: Att bryta sig loss från den traditionella motorstrukturen "järn-kärn"
Den kärnlösa motorn (även känd som en ihålig koppmotor) betraktas ofta som "kronjuvelen" i mikromotorområdet. Dess namn kommer från dess skålformade-rotorstruktur, som är helt järnfri. Om roterande manöverdon jämförs med "lederna" i en robot, så är kärnlösa manöverdon närmare "nerveändarna" och "fingermusklerna" hos humanoida robotar, och fungerar som nyckeldrivenheter för att uppnå hög-precisionsoperationer.

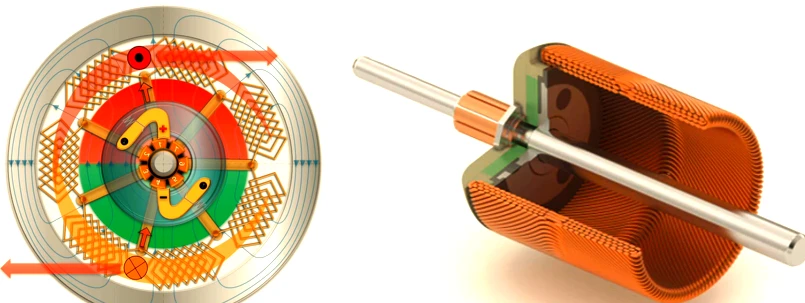

I dess kärna kommer drivkraften från den kärnlösa motorn själv. Genom att eliminera den konventionella lamineringskärnan i kiselstål formas rotorn av en självbärande kopp-formad lindning, medan statorn använder permanentmagneter med hög-prestanda. När den aktiveras interagerar strömmen som flyter genom lindningen med magnetfältet och genererar amperekraft, som direkt driver rotorn att rotera. Genom reduktionsmekanismer eller transmissionskomponenter omvandlas denna rörelse till förskjutning, hastighet eller vridmoment, vilket möjliggör exakt kontroll.
Ur ett energiomvandlingsperspektiv förlitar sig denna struktur på elektromagnetisk induktion och Lorentz kraftprinciper för att uppnå effektiv omvandling från elektrisk energi till mekanisk energi. Med fullständigt avlägsnande av järnkärnan elimineras helt och hållet kuggvridmoment och hysteresförluster som finns i traditionella motorer, vilket resulterar i exceptionellt smidig drift.
Dessutom har kärnlösa motorer extremt låg rotationströghet. Deras mekaniska tidskonstant är vanligtvis mindre än 10 ms, vilket ger enastående dynamisk respons, vilket gör dem särskilt lämpade för scenarier för hög-start-stopp och precisionskontroll.
2. Strukturell design: Ingenjörskonsten av miniatyrisering och hög integration
Strukturen hos en kärnlös motor representerar i huvudsak en rekonstruktion av traditionell motortopologi, bestående av tre huvudkomponenter:
Rotor (kopp-formad lindning):Formad genom att tvär-linda emaljerad tråd med hög-prestanda till en självbärande- ihålig struktur
Stator (permanent magnet):Vanligtvis placerad i mitten, vilket ger ett stabilt magnetfält
Magnetisk ok (yttre hölje):Bildar en komplett magnetisk krets och förbättrar flödestätheten
I avancerade-applikationer som humanoida robotar används sällan kärnlösa motorer ensamma. Istället är de integrerade i högpresterande ställdonmoduler-, vanligtvis strukturerade som:
Kärnlös motor + mikroplanetväxellåda + ledskruvsmekanism + kodare
Denna integrerade konfiguration möjliggör hög-precisionsomvandling från roterande rörelse till linjär rörelse och används ofta i fingerfärdiga händer och mikro-manöversystem.

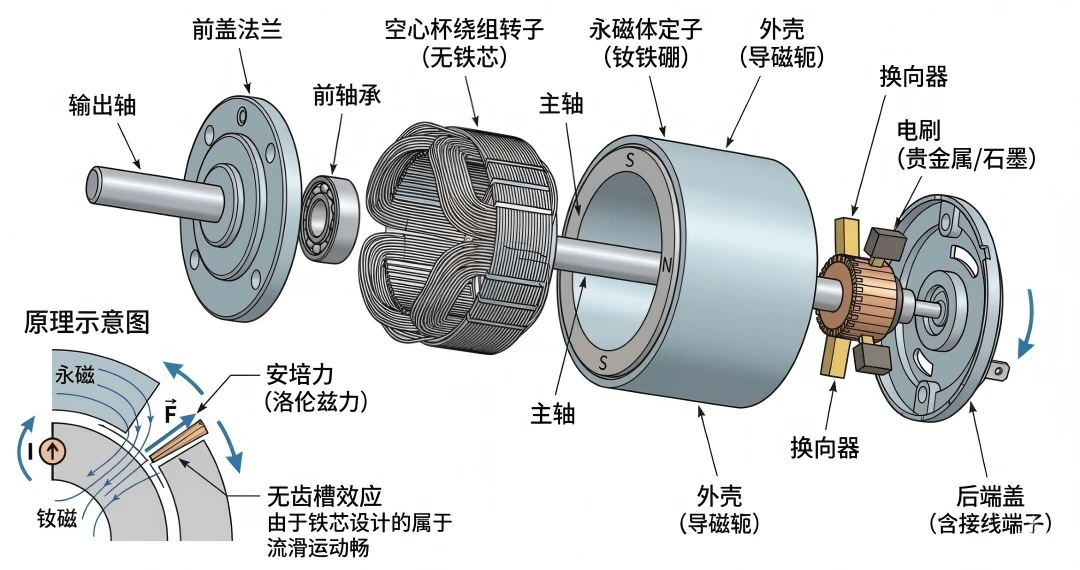

Ur ett tekniskt nedbrytningsperspektiv inkluderar nyckelkomponenter:
Utgående axel: levererar den slutliga mekaniska effekten
Främre och bakre lager: säkerställ stabilitet och precision vid höga hastigheter
Kärnlös lindningsrotor: den primära drivenheten som bestämmer dynamisk prestanda
Inbyggda-permanentmagneter: ger ett magnetfält med hög energi-densitet
Magnetisk hölje: optimerar magnetisk kretsförslutningseffektivitet
Kommuteringssystem (borstad struktur): växlar strömriktning
Ändskydd: integrerar anslutningar och ger strukturellt skydd
3. Materialsystem: Hög prestanda kommer med hög kostnad
Prestandan hos kärnlösa motorer är starkt beroende av deras materialsystem, som vanligtvis lutar mot avancerade-val.
Den magnetiska kretsen använder typiskt neodymjärnbor (NdFeB) permanentmagneter med hög remanens och koercitivitet för att säkerställa stark och stabil magnetfältutmatning. Lindningarna använder emaljerad koppartråd med hög-renhet, och vissa avancerade-produkter använder till och med silver-pläterad koppartråd för att minska resistiva förluster och förbättra konduktiviteten.
I borstade strukturer tillverkas borstmaterial ofta av guld, silver eller platinalegeringar för att uppnå låg kontaktmotstånd och lång livslängd. Det magnetiska höljet använder mjuka magnetiska material med hög-permeabilitet för att säkerställa effektiv magnetisk flödesstängning.
Strukturellt är höljen vanligen gjorda av aluminium- eller magnesiumlegeringar för att uppnå lättviktsdesign med bibehållen god värmeavledning. Lager använder vanligtvis hög-lagerstål eller keramiska material för att förbättra slitstyrkan och driftsstabiliteten. Isoleringssystemet är beroende av hög-polyimidmaterial med hög temperatur för att säkerställa långsiktig-tillförlitlighet.
4. Tillverkningsprocess: lindningsteknik som kärnbarriär
Tillverkningssvårigheten för kärnlösa motorer är betydligt högre än för konventionella motorer, med lindningsteknik som den mest kritiska tekniska barriären.
Nuvarande vanliga processer inkluderar skevlindning och raklindningsmetoder, där skevlindning erbjuder överlägsen konsistens och prestanda. Eftersom lindningen är helt självbärande- kan även mindre avvikelser direkt påverka motorprestanda.
Viktiga processkontroller inkluderar:
Dynamisk balansering: mycket känslig vid höga hastigheter (upp till tiotusentals rpm)
Formning och hartsimpregnering: säkerställ strukturell stabilitet hos lindningen under hög-drift
Precisionsfogning: lasersvetsning används för att ansluta lindningar med kommutatorer eller terminaler
Sammantaget är tillverkningen av kärnlösa motorer i huvudsak en kombination avprecisionstillverkning på mikron-nivå och avancerade processkontrollfunktioner.
5. Nyckelutmaningar: Termisk hantering och konsistensflaskhalsar
Trots sin överlägsna prestanda står kärnlösa motorer fortfarande inför betydande tekniska utmaningar.
Den första är värmeavledning. På grund av den järnfria och ihåliga rotorstrukturen är den termiska kapaciteten begränsad. Under förhållanden med hög strömtäthet kan värmeackumulering inträffa, vilket påverkar isoleringens livslängd eller till och med leda till fel.
Det andra är tillverkningskonsistens. Den kopp-formade lindningen har extremt tunna väggar, vilket gör det svårt att upprätthålla cylindrisk noggrannhet, koncentricitet och dynamisk balans under automatiserad produktion.
När produkterna fortsätter att gå mot extrem miniatyrisering, ställer integrering av kodare och drivelektronik inom begränsat utrymme högre krav på mikroelektroniska förpackningar och systemintegrationsmöjligheter.
6. Marknadslandskap: Europeiskt ledarskap med snabb inhemsk ikapp-
Globalt har marknaden för kärnlösa motorer länge dominerats av europeiska tillverkare:
Maxon (Schweiz): ett riktmärke inom-avancerade applikationer, flitigt använt inom flyg- och rymdforskning och vetenskaplig forskning
Faulhaber (Tyskland): pionjär inom skevlindningsteknik
Portescap (Europa/USA): mycket konkurrenskraftig inom medicinsk utrustning
Under de senaste åren, drivet av den snabba tillväxten av humanoid robotik och precisionsautomation, har kinesiska tillverkare stigit snabbt. Företag som MOONS', Dingzhi Technology och Topband har utvecklat starka fördelar i leveransskala och kostnadskontroll.
7. Utvecklingstrender: Borstlös, integrerad och intelligent utveckling
Framtida utveckling av kärnlösa motorer kommer att fokusera på följande riktningar:

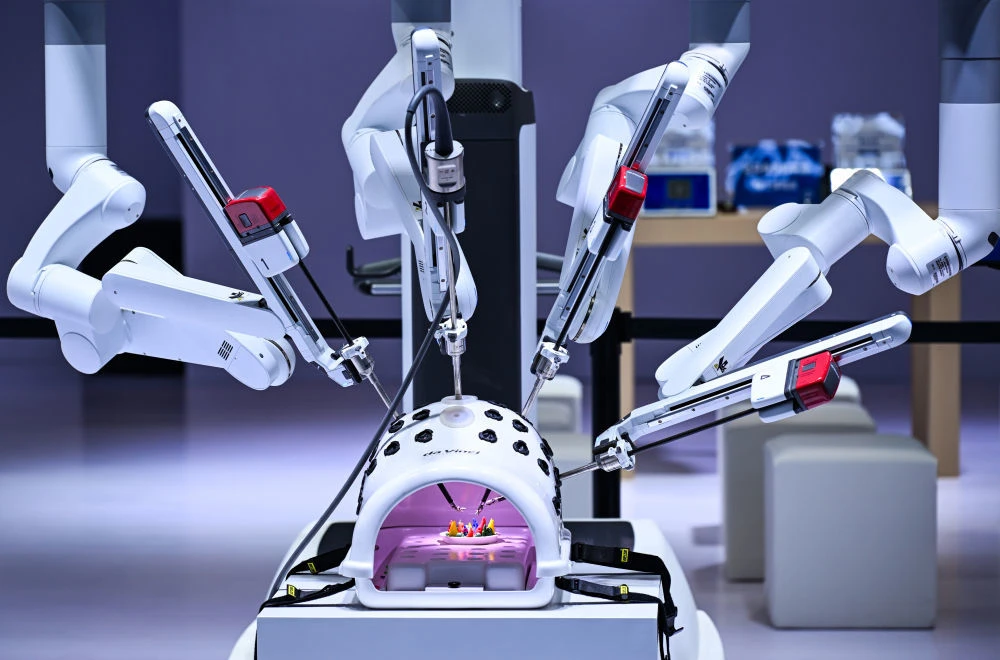

Först extrem miniatyrisering. Med tillväxten av kirurgiska robotar och minimalt invasiva enheter fortsätter efterfrågan på drivsystem med diametrar på 6 mm eller ännu mindre att öka.
För det andra, borstlös design och integration. Borstlösa konfigurationer förbättrar livslängden, samtidigt som de integrerar kodare och drivrutiner i motorn bildar "servo-kärnlösa moduler", vilket avsevärt förbättrar systemintegrationen.
För det tredje, kostnadsoptimering och inhemsk substitution. När lindningsutrustning och processer mognar förväntas kärnlösa motorer gradvis ersätta traditionella mikromotorer av järn-.
För det fjärde, intelligens och nätverkande. Stöd för industriella kommunikationsprotokoll som EtherCAT och Profinet kommer att möjliggöra fjärrkontroll och koordinering på -systemnivå.
För det femte, material- och strukturell innovation. Tekniker som kolfiberkompositrotorer och permanentmagneter med hög-temperatur kommer att förbättra effekttätheten och miljöanpassningsförmågan ytterligare.
För det sjätte, branschspecifik-anpassning. För avancerade områden som medicinsk utrustning, halvledare och humanoid robotik kommer dedikerade strukturella konstruktioner och optimering av styralgoritmer att bli viktiga skillnader.
